高潮添下面视频免费看 I 夜精品a片一区二区三区无码白浆 I 亚洲成人毛片 I 亚洲阿v天堂在线 I 亚洲麻豆av成本人无码网站 I 国产精品嫩草55av I 国产精品免费视频xxxx I 亚洲一区 日韩精品 中文字幕 I 欧美一级淫片 I 亚洲精品国产情侣av在线 I 国产美女永久免费无遮挡 I 日韩欧美一区二区三区中文字幕 I 日本成在线观看 I 亚洲综合另类小说色区 I 亚洲精品色图 I 在线精品91av I 思思99热久久精品在线6 I 午夜视频国产 I 亚洲无在线观看 I 国产乱妇乱子 I 香蕉视频在线观看www I 蜜桃网站在线 I 色香欲天天影视综合网 I 黄瓜视频污 I 美女操操私人影院 I 国产精品女生 I 中文字幕奈奈美被公侵犯 I 毛片www I 国产精品久久久久av福利动漫 I 亚洲欧洲日本国产 I 欧美3p一区二区三区

【技術答疑】緊固件中性鹽霧試驗一小時相當于多長時間不生銹呢？？一文解析！！

工業熊

“中性鹽霧試驗一小時相當于多長時間不生銹呢？”

“鹽霧試驗用的是普通鹽水嗎？”蕞后考核整機產品的電性能和機械性能有無變化。

鹽霧試驗影響因素

①試驗溫濕度

金屬腐蝕的臨界相對濕度大約為百分之70。當相對濕度達到或超過這個臨界濕度時，鹽將潮解而形成導電性能良好的電解液。當相對濕度降低，鹽溶液濃度將增加直至析出結晶鹽，腐蝕速度相應降低。溫度升高，分子運動加劇，高鹽霧腐蝕速度越快。國際電工委員會指出：溫度每升高10℃，腐蝕速度提高2～3倍，電解質的導電率增加百分之10～20。對于中性鹽霧試驗，一般認為試驗溫度選在35℃較為恰當。

②溶液濃度

濃度在百分之5以下時，鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加；當濃度大于百分之5時，這些金屬的腐蝕速度卻隨著濃度的增加而下降。這是因為，在低濃度范圍內，氧含量隨鹽濃度的增加而增加；當鹽濃度增加到百分之5時，氧含量達到相對的飽和，如果鹽濃度繼續增加，氧含量則相應下降。氧含量下降，氧的去 木及 化能力也下降即腐蝕作用減弱。對于鋅、鎘、銅等金屬，腐蝕速度卻始終隨著鹽溶液濃度的增加而增加。

③樣品放置角度

鹽霧的沉降方向是接近垂直方向的，樣品水平放置時，它的投影面積蕞大，樣品表面承受的鹽霧量也蕞多，因此腐蝕蕞嚴重。GB/T 2423.17-93標準規定：平板狀樣品的放置方法，應該使受試面與垂直方向成30度角。

④pH值

pH值越低，溶液中氫離子濃度越高，酸性越強腐蝕性也越強。中性鹽霧試驗(NSS)  pH值為6.5~7.2。由于受到環境因素的影響，鹽溶液的pH值會發生變化。需要穩定試驗過程中鹽溶液pH值。

鹽霧腐蝕試驗設備

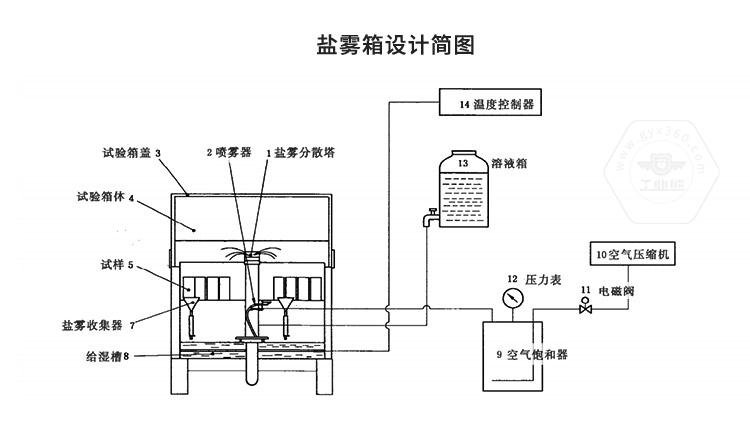

鹽霧試驗箱簡圖

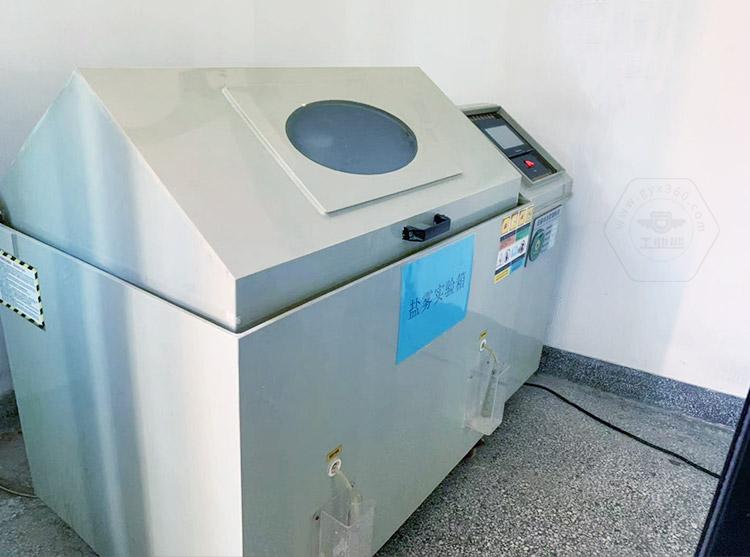

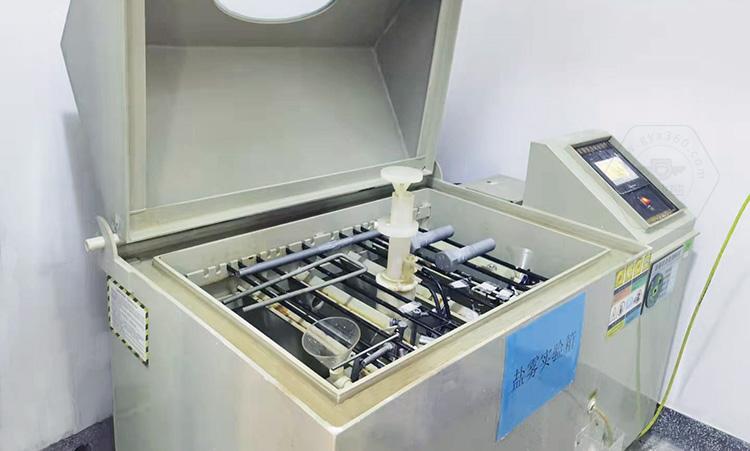

工業熊鹽霧試驗設備實拍圖，工業熊鹽霧箱開箱圖

試驗環境溫度、

噴霧方式及飽和塔溫度要求

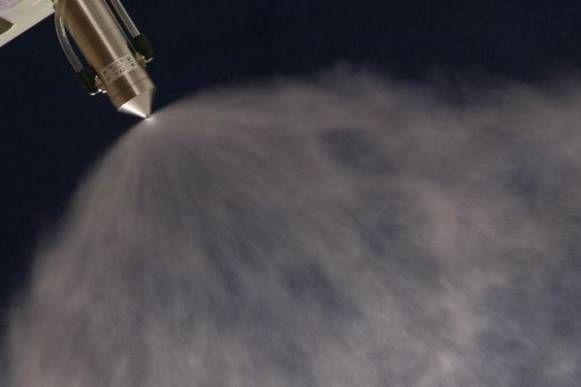

鹽霧顆粒越細，所形成的表面積越大，被吸附的氧量越多，腐蝕性也越強?，F在主要采用噴塔法。

噴霧方式：噴霧方式分為連續噴霧和周期性噴霧。

1.連續噴霧----恒定鹽霧試驗

2.周期性噴霧----交變鹽霧試驗（它對某些樣品在試驗條件下起到加速的作用，另外該程序在某些方面模擬了天然環境因素的規律、提供了更真實的試驗條件，試驗結果比較接近實際情況）

試驗溫度：35±2℃；飽和塔溫度：47±2℃

鹽霧實驗的判定方法

鹽霧試驗的結果評定方法包括：評級法、腐蝕物出現評定法、稱重法

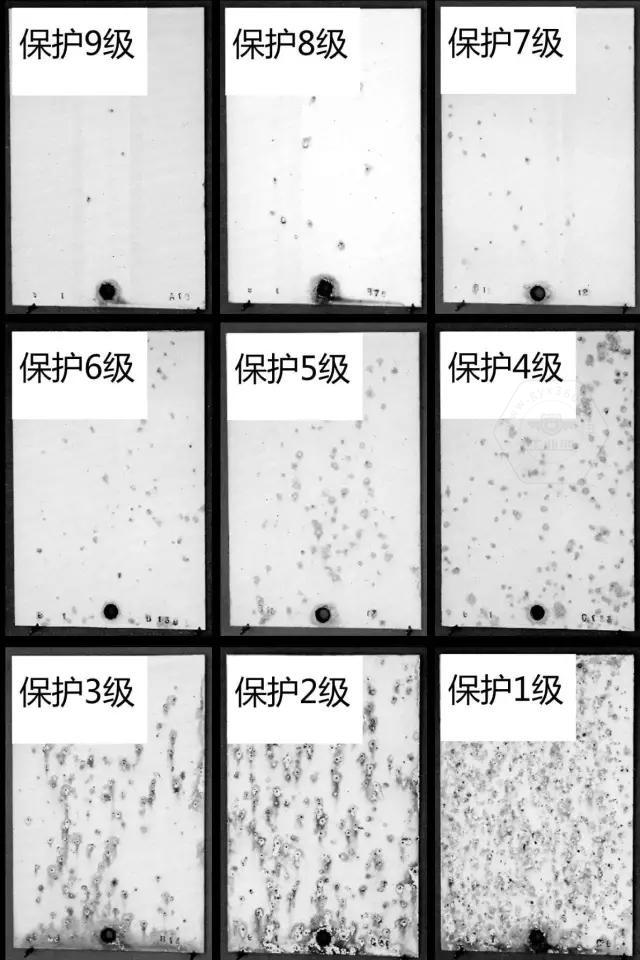

評級法

是把腐蝕而積與總而積之比的百分數按一定的方法劃分成幾個級別，以某個級別作為合格判定依據，它適合平板樣品進行評價。如GB/T6461-2002。

腐蝕物出現評定法

這是一種定性的判定方法，它以鹽霧腐蝕試驗后，產品是否產生腐蝕現象來對樣品進行判定。

稱重法

這是通過對腐蝕試驗前后樣品的重量進行稱重的方法，計算出受腐蝕損失的重量來對樣品耐腐蝕質量進行評判，它特別適用于對某種金屬耐腐蝕質量進行考核。

腐蝕速率計算方法：

V失— 金屬腐蝕速率，g/m2·h；

m0 — 試件腐蝕前的質量，g；

m1 — 試件腐蝕前的質量，g；

S — 試件的面積，m2；

t — 試件的腐蝕時間，h。

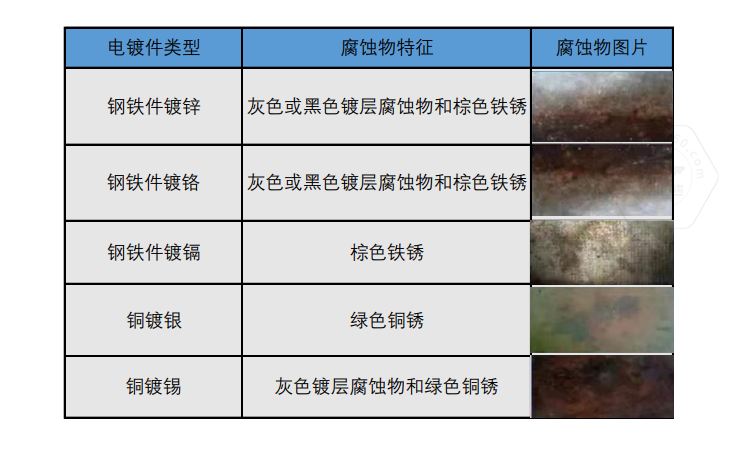

腐蝕產物

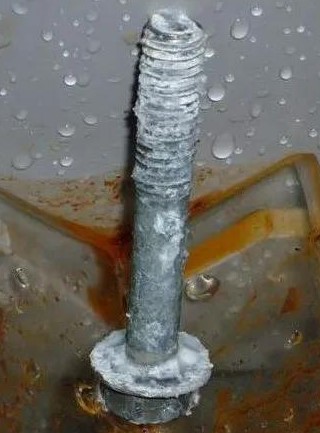

白銹是相對于紅銹命名的，紅銹是金屬基體腐蝕呈現的銹蝕產物，白銹則是鍍鋅鈍化層的腐蝕產物，也就是說鋅腐蝕產生白銹，白銹的主要成分為氫氧化鋅。

白銹呈白色絮狀，結構松散，去除后在鍍層表面對應位置會留下黑色斑跡，表明鍍層已經失去防腐作用，進一步腐蝕則會呈現紅銹狀態。

鹽霧試驗相關的標準

鹽霧試驗一小時相當于自然環境多久？

工業熊帶大家了解這個非常關心的問題。

鹽霧試驗分為二大類，一類為天然環境暴露試驗，另一類為人工加速模擬鹽霧環境試驗。人工模擬鹽霧環境試驗是利用一種具有一定容積空間的試驗設備——鹽霧試驗箱，在其容積空間內用人工的方法，造成鹽霧環境來對產品的耐鹽霧腐蝕性能質量進行考核。它與天然環境相比，其鹽霧環境的氯化物的鹽濃度，可以是一般天然環境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對產品進行鹽霧試驗，得出結果的時間也大大縮短。如在天然暴露環境下對某產品樣品進行試驗，待其腐蝕可能要1年，而在人工模擬鹽霧環境條件下試驗，只要24小時，即可得到相似的結果。

具體時間換算為：

中性鹽霧試驗24h ? 自然環境1年

醋酸鹽霧試驗24h ? 自然環境3年

銅鹽加速醋酸鹽霧試驗24h ? 自然環境8年

如何增強產品的耐鹽霧腐蝕時間

對防腐性能起到決定因素是涂鍍層的厚度。同時電鍍層的鉻酸鹽轉化膜的差異，封閉層也會影響鹽霧實驗的時間。涂鍍產品的包裝運輸方式，也會影響金屬的防腐蝕性能，特別是螺紋部分。

工業熊推薦產品規格≤5mm，或者螺距＜1mm時，可選用鋅鎳涂層，在保證螺紋配合精度的情況下，可以提升零件的耐腐蝕性能。對于大規格，高強度緊固件，可選用鋅鋁涂層，具有優良的耐腐蝕能力。工業熊可依據客戶需求，增加后處理涂層，增加耐腐蝕性能，或者穩定緊固件摩擦系數。
